Там потрібно дивитись по EG1615 вона там бос після контроллера а eg8026 сама своїм життям живе. Під'єднайтесь під час роботи до 1615 і там дивіться на показники
Калібрував. Та хоч би щось показало. А то 0. Бачу по вашим скрінам що воно не тупо перемножує вихідний струм на вихідну напругу і навіть не напругу і струм батареї бо не співпадає. Звідкись ще вираховує.
от теж...на дисплеї або 0 або 888. От ще помітив там внизу списку в програмі є зарезервовані параметри (Reserved) і серед них Hall Enable і Hall Direction. Ніби на Enable бачу 1 має бути, а в мене 0 і не дає змінити ніякий з резервних параметрів. Може є різні версії прошивок чи що. Може ще спробую в підтримку EGmicro написати. На попередній мій запит вони відповіли. Може щось скажуть. Як розберусь то напишу.
О, чекаємо, але скоріш за все мабуть там така прошивка
Дуже вірогідно. Розкажу про свої K&S. Перша - EG1615 залишилась жива, замінив 8026. Потужність показувала 0.Підключався до 8026 по rs232 то струм і напругу бачив на ноуті адекватно. Притому що 8026 замінив два рази, випадково одну спалив в ході експериментів. В першій Hall Enable і Hall Direction було 0 і не мінялось а в другій я поставив 1 Hall Enable.
Виглядає наче причина не в самих EG а в обв'язці десь між ними та процом або ще щось є. Або ми чогось ще не знаємо про EG може там ще є якісь танці з бубнами
Точно така сама поведінка. В моєму випадку замінена ціла плата з EG8026. Маркування EG8026DM2. Рідна синього кольору і 23го року. Замінена - зелена плата 20го року. Порівнював між собою. Різницю знайшов лиш в резисторах через які вимірюється 220 . В оригінальній платі було 4 резистора по 0 Ом а в заміненій - 510 і 390кОм чи щось близько того (стандартне даташитне значення). Операційник вимірювання напруги стоїть на силовій платі. Поставив в новій теж перемички.
Радий був допомогти, Для максимально точних показників потрібно далі в віконці калібрування підбирати цифрами, наприклад : у вас там 227 а ви при такому ж навантаження пишите 237 і натискаєте калібрувати і тд і так самі підставляйте цифри поки не юуде бажаного результату. І не забудьте перевірити що по максимальній потужності, під'єднайте обігрівач чи щось інше на 2000W чи не буде йти в захист, якбо буде тоді прийдеться обманювати калібрування, або можливо щось змінити на вкладці Device information хоча я щоб не пробував нічого не вийшло прийшлось обманювати її. Буду радий якщо пригостите стаканчиком запашної кави 5232441024578960
Зверху є мій номер та посилання на телеграм за питаннями
Це для режиму тестування, воно не впливає на роботу. Можна тестово ввімнути PFC. Vset -напруга*10 (260в на скріншоті) iset струм (потужність) - десь 1000 Вт. Ці значення при зарядки передає EG1615 через rs232 , в ній треба налаштовувати на відповідній вкладці. Я ставив для АP1000 425В напруга, і 700 Вт потужність. шим там завжди 50% так що потужність зарядки регулюється PFC.
Я так понял, Вы просили оригинальные конфиги конфиги AP2000. Пожалуйста)
Писали ж. Профіль вибирається в EG1615. Хочете 0 - поставте в EG1616 0 в Advanced Settings. Майже всім керує EG1615 через rx/tx.

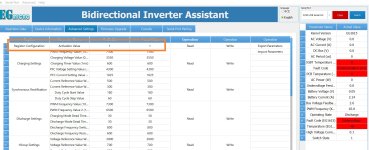

Я думаю, Вы про изменение параметров. которые я обвел на фото красным. Да - эти числа напрямую влияют на показания мощности на дисплее. Так же это можно сделать через Calibration, даже более точно. Я пытаюсь разобраться как все таки полностью перенести старые настройки в новый Eg и добиться работы на профиле 0 (обвел синим)

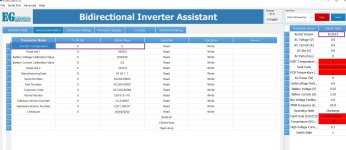

Полностью согласен. Главная на этой плате - это EG1615. Я в п. 3 и указал, что ставлю в EG профиль 0, но профиль выбирается не в не в Advanced settings, а в Device information
