Уважаемые коллеги, подскажите кто сталкивался.
Есть зарядное устройство на модуле EG1155. На нем распаян трансформатор для управления 2 IGBT ключами.
Схема соответсвует даташиту, но немного другие номеналы резисторов (в оригинале в базе 3 ком и 56 вместо 47 ком на затворе)
Выгорели оба IGBT ключа, один из диодов и один PNP транзистор. Заменил, включил, на втором страте опять выгорели оба IGBT ключа.
Посмотрел осциллограмму того что приходит со вторичных обмоток и на затворах.
И что то мне не понравилась картинка.
Вот что было на затворах (все замеры без распаянных IGBT):
На вторичных обмотках было такое:
Изначально стояли ключи у которых затвор исток не более 20 В. Я так понимаю поэтому они и скончались.
Что то мне не понравился такой перекос по обмоткам и я премотал транс.
Вот что получилось:
Обмотка
И эта загадка на затворах.
Тут на вторичке установлен резистор 220 ом. Это далет снижение выброса на пару вольт.
Тут резистор и супрессор на 18 вольт
Уважаемые, у меня к вам пара вопросов.

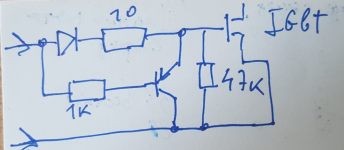

1. Как избавиться от выбросов при переключении? Какая из схем управления через трансформатор верная?
Я видел несколько вариантов. Возможно китайцы допустили ошибку в схеме. Я тавил номинал 220 Ом паралельно обмотке. Работает.

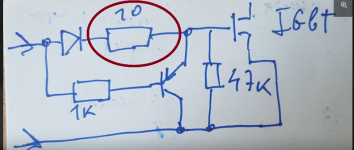

Не понятен вопрос размещения резистора на 10 (22) ома. Он должен быть с диодом в цепи базы биполярника или подключен после, напрямую на затвор. Или до диода на катушку?
Я нашел 3 разных варианта его размещения. На что влияет его включение?
Китайцы добавили резистор 47кОм между затвором и истоком. Он нужен?
2. Я пытался добавить между затвором и истоком супрессор. Не увидел результата. Супрессоры используют для защиты от импульсов или ставят стабилитроны (они вроде медленнее супрессоров)?
Извините если сумбурно.

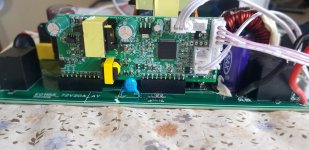

Вот собственно модуль на плате.
Есть зарядное устройство на модуле EG1155. На нем распаян трансформатор для управления 2 IGBT ключами.
Схема соответсвует даташиту, но немного другие номеналы резисторов (в оригинале в базе 3 ком и 56 вместо 47 ком на затворе)
Выгорели оба IGBT ключа, один из диодов и один PNP транзистор. Заменил, включил, на втором страте опять выгорели оба IGBT ключа.
Посмотрел осциллограмму того что приходит со вторичных обмоток и на затворах.
И что то мне не понравилась картинка.
Вот что было на затворах (все замеры без распаянных IGBT):
На вторичных обмотках было такое:
Изначально стояли ключи у которых затвор исток не более 20 В. Я так понимаю поэтому они и скончались.
Что то мне не понравился такой перекос по обмоткам и я премотал транс.
Вот что получилось:
Обмотка
И эта загадка на затворах.
Тут на вторичке установлен резистор 220 ом. Это далет снижение выброса на пару вольт.
Тут резистор и супрессор на 18 вольт
Уважаемые, у меня к вам пара вопросов.
1. Как избавиться от выбросов при переключении? Какая из схем управления через трансформатор верная?
Я видел несколько вариантов. Возможно китайцы допустили ошибку в схеме. Я тавил номинал 220 Ом паралельно обмотке. Работает.
Не понятен вопрос размещения резистора на 10 (22) ома. Он должен быть с диодом в цепи базы биполярника или подключен после, напрямую на затвор. Или до диода на катушку?
Я нашел 3 разных варианта его размещения. На что влияет его включение?
Китайцы добавили резистор 47кОм между затвором и истоком. Он нужен?
2. Я пытался добавить между затвором и истоком супрессор. Не увидел результата. Супрессоры используют для защиты от импульсов или ставят стабилитроны (они вроде медленнее супрессоров)?
Извините если сумбурно.
Вот собственно модуль на плате.
