Рішення Portable power station EC1500(G1500) шукаю прошивку контролера інвертора

[santv18]

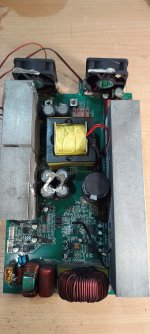

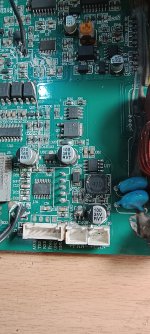

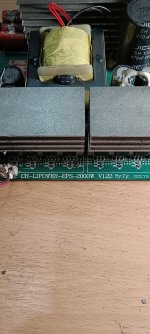

Вітаю, друзі. Пронесли хлопці зарядну станцію зі згорівшим контролером по низьковольтній частині інвертора U4 CH32F030F3P6. По високій контролер який керує H-мостом живий, теж стоїть CH32F030F3P6, тільки прошивка звісно інша в нього. Допоможіть будь ласка можливо в когось є прошивка, чи донор з живим контролером по низу хтось зможе продати. Без контролера U4 інвертор я запускав. Він працює, але не працюють вентилятори і на дисплеї не показує споживання від інвертора, бо немає комунікації з мордою.



[santv18]

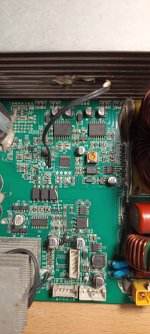

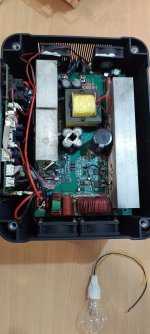

Експерименти "подружити" контролер високовольтної частини U3 з контролером морди не вдалися. Контролери високої і низької частини U3 і U4 комунікували між собою через дві оптопари- U14, U16. Контролер U4 комунікував з процом. морди по шині TXD, RX не задіяна в схемі, і вмикав ШІМ яка керує низькою частиною. Але U4 згорів і я з оптопари U14 подав сигнал на TXD контролера морди. Активність там є, постійно пакети імпульсів. На дисплеї показалася 4-та помилка, перші пів хвилини навіть споживання близьке до адекватного показувало, а потім навіть без навантаження показує 700-800W і скаче постійно. Так і не зрозумів цю поведінку. Вирішив, щоб станція не лежала як металобрухт запустити її наскільки це можливо без контролера U4.

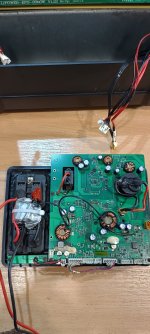

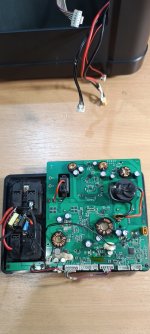

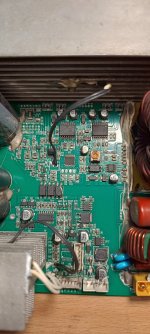

Вентилятори підключив до морди, а не до інвертора. На платі морди були передбачені два вільних конектора для вентиляторів. Поставив аварійний термодатчик на 85 градусів який буде блокувати роботу ШІМ у випадку перегріву. Активація інвертора відбувається при увімкнені DC виходів. Для вимірювання споживання поставив трансформатор струму на вихід 230В. Сигнал трансформатор струму подає на порт контролера морди який відповідає за вимірювання споживання струму з DC виходу 12В. Більше 700W він в такому режимі не показує.
