Питання Неисправен River 3 PLUS по выходу DC

[arhimag777]

Добрый день.
Пришла на ремонт станция с проблемой: включается и через секунду выключается.
Выявил заниженное сопротивление по линии доп батареи. Виновником стала микросхема DC-DC (TPS56A37R).
После ее выпайки, станция стала запускаться и принимать на зарядку как AC, так DC. Выход 220 так-же работает.
При попытки запустить выход DC, предсказуемо мигает значок розетки 12В и выключается после.
Заменил микросхему TPS56A37R на новую.
Порт 12В стал включатся и выдавать 12В.
А вот проблема заключается в том, что до примерно 25-30Вт порт держит нагрузку. как только я превышаю эту нагрузка станция выдает ошибка по перегрузу порта и его вырубает (Есть аналогичная станция и она держит 120Вт).
Потребление показывается верное, от сюда супресор должен быть исправен.
В обвязке по линии 12В особо больше не нашел не исправных элементов.
Прошу помощи в устранении этой неисправности.

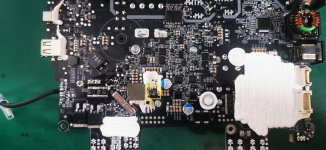

На фото обвел месть где была микросхема TPS56A37R.



[arhimag777]

Не уж-то нет ни у кого предположений, может на других EcoFlow встречалась похожая проблема по 12В (не держит заявленную мощность)
Клиенту очень критичны эти 12В, запитывает какое-то оборудование от него. (доп блок питания от 220-12 не хочет=))))



[Porter]

Заменил микросхему TPS56A37R на новую.

Мікросхема не перемарк? TPS56637 (6А) та TPS56837 (8А) сумісні пін ту пін.

Потребление показывается верное, от сюда супресор должен быть исправен.

Шта?



[arhimag777]

Микросхема не перемаркалась? TPS56637 (6А) и TPS56837 (8А) совместимы пин ту пин.

Что?

В наличии нет TPS56 на 8 или 6 ампер. TPS56A37 по мануалу идет на 10А.

Я к тому, что проц определяет нагрузку верно. Бывало на дельтах, что нагрузка по файту 200Вт, а на дисплее писалось 500Вт. В этом случае операционник заменил. На счет супрессора перепутал названия.

Уже 3 неделю его ковыряю, все целое. а мощность держит только до 28Вт и вылетает ошибка оверлоад.



[alexey244]

Думаю пан Портер правий з приводу того, що саме мікросхема винувата, нова



[arhimag777]

Пришла микросхема с другого магазина, дефект точно такой же. На токе больше 2,2А вырубается.
Так же попробовал поставить микросхему с другого ревера, и он реагирует точно также. (другой ривер полностью исправен)

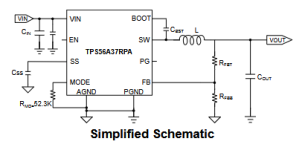

По даташиту мукруха не умеет программировать отключение по току. она может только принимать сигнал на отключение.
Сравнил обвязку по сопротивлению и емкости. Вокруг микрухи все целое.

Было предположение на ключи по выходу из акб, но они целые и нагрузку ривер по 220 держит.

Очень нужны советы...



[Porter]

она может только принимать сигнал на отключение

Кудою, від кого? І шо с сіґналом?



[arhimag777]

при нормальной работе на пине EN 3.3V как только ошибка по перегрузу то на этом пине ноль вольт (gnd).
я не понимаю кто ему дает такую команду, скорей всего она идет от проца, но на прямую прозвонить не удается. И по мелким ключам возле проца не звонится.

Допис оновлено: Учора о 10:42

решил запросить ее в обход экофло, подал на вход 20В на выходе есть 12В, и держит нагрузку 120Вт.
Микруха сама по себе держит мощь и в защиту не уходит.
Защиту врубает проц экофло (это мой вывод), а вот почему это происходит для меня большой вопрос...



[Porter]

Інтєресно, А кудой проц знає про потужність на виході щоб приймати рішення добре чи забагато? Індикація потужності споживання присутня? Адекватна?



[arhimag777]

Мощность адекватно пишется, нагружаю смарт нагрузкой. Погрешность примерно 1Вт.
Такое ощущение, что где-то в настройках ограничение стоит по току. Хотя этого параметра нет в приложении.

Есть у кого прошивки на мою ревизию, "OS-PR703-PSDR-V1.0.2 2024-11-11" ? У меня хоть и такая-же плата, но процы заблочены.



[santv18]

Есть у кого прошивки на мою ревизию, "OS-PR703-PSDR-V1.0.2 2024-11-11" ?

Тут перевірені прошивки https://gsm.in.ua/threads/adaptacija-amerikanskoji-ecoflow-river-3-plus-na-230v.2721/



[arhimag777]

Здесь проверены прошивки https://gsm.in.ua/threads/adaptacija-amerikanskoji-ecoflow-river-3-plus-na-230v.2721/

спасибо, голова уже от нее кипит, тупанул немного. Забыл уже поискать на форуме=)
