Bluetti EB70 не запускається інвертор

[Iceberg]

Добрий день, колеги, підкажіть будь ласка,принесли після іншого сервісу ( там міняли транзистори у перетворювачі по входу та виходу,є сліди пайки U14, U3) Bluetti EB70, плата EB55, не запускається первинний перетворювач. З U3 EG3525S на 11 та 14 сигнал гарний на осцилографі при натисканні кнопки, але зразу тухне панель дисплею і не реагує на ввімкнення, вмикається після скидання АКБ чи подачі живлення з зарядки, ліхтар вмикається, порти USB працюють. При спробі ввімкнення виходу 220В, R14 10 Ом, що йде на U14 - 4pin (стоїть PN7113W) з EG3525S, підгорає до 12 Ом після декількох спроб ввімкнути, PN7113W замінив, але не впевнений, що саме така мікросхема повинна стояти, бо читав у сусідній вітці на EB50 там стоїть інша - LM2724 , що більш схоже за розпиновкою, транзистори замінив на аналоги NCEP85T10N.



[Porter]

У Вас є розуміння чому після спроби зразу тухне морда до скидання батареї?



[Iceberg]

У Вас є розуміння чому після спроби зразу тухне морда до скидання батареї?

Можливо, що немає запуску інвертору, вихідні транзистори цілі, замінив eg8110, нема 5В, тому що немає 15В. При знятих Q4, Q5 на затвор Q4 приходить спотворений сигнал, панель не тухне та видає Short, Temp. Чи така мікросхема повинна тут стояти - PN7113W ?



[Serios]

LM2724



[Iceberg]

LM2724

Дякую Вам, подивлюсь, чи можливо адаптувати PN7113W під мої потреби, бо такої у продажу поки незнайшов...



[Serios]

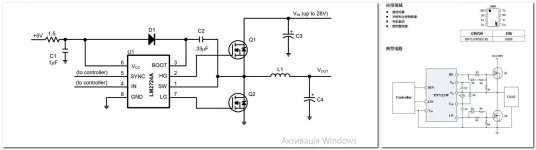

Я залишу картинку, порівняйте, дуже різні мікри, і по живленням і по розпіновці.



[Iceberg]

Я залишу картинку, порівняйте, дуже різні мікри, і по живленням і по розпіновці.

Так, вони різні, в тому і питання, що там насправді стоїть, бо LM2724, якби теж не дуже підходить, та була на форумі один раз згадана, чи є у Вас на руках така модель? Прикладую фото де стоїть U14, у LM 8й пін на землі, входи 4,5 , виходи 2,7, а в моєму варіанті по платі 3й земля, 2,4 вхід, вихід 5, 7, не кажучи вже про PN7113W....



[Serios]

Станції під рукою немає, зараз їх мало в ремонтах, подивіться в бік UCC27524. Циферки схожі, можу помилятися.

Будь ласка, зробіть Вхід або Реєстрування , щоб переглянути вміст URL-адреси!



[Iceberg]

Дякую за допомогу, Serios.
Це більш схоже, є така і від PN7762, нажаль у нас нічого такого нема тільки алік для експериментів



[Iceberg]

Підіб'ю деякі підсумки: заміна U14 на UCC27524, знайшов у нас, привела до запуску перетворювача, з'являлась напруга на стабілізаторах при натисканні на кнопку вихід 220, панель не тухла вже, але EG8010 LED засвічувався та тух з блиманням, сигнали з SLM2110 на затвори приходили не спотворені, але вихід з'являвся короткочасно біля 40В та випадало у Short. Вихідні ключі міняли у іншому сервісі на К20ЕН5, які тут з коробки стоять ?
Замінив послідовно EG8010, LM283 - без результатно, після заміни LM2904 вилетіли вихідні Q14,Q16, та скоріше за все і SLM2110, обв'язка по ометру ціла, підключав від лабораторного, струм в момент ввімкнення біля 900мА, буду розбиратись далі.
До речі у гілці "Інформація" по ремонту є так звана "Мапа опору інвертора зарядної станції BLUETTI EB55", яка більш схожа на падіння напруги на "прозвонці" - криминалу не помічено, в мене по іншому розведена плата, єдине там є помилка стосовно U9 вивід 4 - біля 700....



[Serios]

Там здається LM358 живе, а транзистори IGBT XINER 20n60f, драйвери EG2113 ставлю зазвичай.



[Iceberg]

Там здається LM358 живе, а транзистори IGBT XINER 20n60f, драйвери EG2113 ставлю зазвичай.

Дякую за допомогу!



[Iceberg]

Вердикт: заміна транзисторів допомогла, та на всяк випадок U10 махнув, щоб не затягувать ремон, зараз на прогоні, дякую Serios за надану допомогу! А які тут на платі, по входу живлення з АКБ, запобіжники 3 шт. у паралель стоять?



[Serios]

Запобіжники на сумарну потужність не менше 1200 ватт, на АКБ у вас 20 вольт, тому, приблизно, 60-90 ампер на трьох.



[Iceberg]

Запобіжники на сумарну потужність не менше 1200 ватт, на АКБ у вас 20 вольт, тому, приблизно, 60-90 ампер на трьох.

Велике Дякую!
