Питання Apower2000 живлення EG1615

[LionK]

Нарешті мені доїхало все, що потрібно, для ремонту Apower2000 (після зустрічки, випалено частково і верх і низ, вимірювач потужності на виході, подуло трохи баняки, драйвери явно не пробиті, в EG1615 та EG8026 дірки випалені)
Вирішив запускати "покроково".
Спочатку перепаяв EG1615 + EG8026 на субмодулі. підєднався USB-TTL. данні йдуть. (фото)
зачепив той субмодуль до інвертора. підєднав все окрім ліхтаря, AC та mppt і увімкнув станцію
Морда увімкнулась, показала адекватний заряд, кулери стартонули і зупинились..... АЛЕ
на субмодулі блимнув зелений світлодіод біля EG1615 і погас (при перевірці від USB-TTL, він вмикався, а потім починав блимати червоним).
При спробі увімкнути AC. нічого не відбувається.
Я спробував почитати EG1615 та EG8026 (GND + RT+TX), але там тиша, живлення на субмодуль відсутнє.

"пішов" по живленню субмодуля. на ЛДО (AMS1117 3,3) живлення не приходить (що зроуміло бо "наприкінці" цієї лінії накопичувальні баняки, а там "сухо")
інша лінія живлення це 16в по дроту від морди. вона заживлює ще одне ЛДО на 3,3в (на "зовнішній" частині субмодуля). але звідти живлення йде тільки на третій чип (окрім EGшек) на субмодулі
на тому ж дроті від морди ще є Vbat, не встиг її повністю дослідити (додому поїхав), але мені здається там немає бути "сили"

Питання:
Звідки має живитись EG1615 при увімкнені станції від ака? що я пропустив?



[teskazp]

Схему пропустили.



[LionK]

хлопці. у кого є робочий субмодуль від 2000?
подайте,будь ласка, на неї ті 16в окремо від плати інвертора і морди. Та гляньте чи підіймається 3,3в для для живлення EG1615.
бо в мене вже дах їде. можна навіть нічого не міряти, якщо світлоділди почнуть блимати, то значить подаються.



[teskazp]

Реально уже даже ржать не хочется. Вам что в схему мешает посмотреть - религия? Может станет тогда понятно откуда 3,3 формируется. Не мучайте ее, найдите мастера.



[TISA]

Може воно



[Савош Сервіс]

На 1615 якщо не помиляюсь йде напруга із блока живлення жовтого схожий на великий конденсатор. І там живлення це йде через шунт якщо шунт закорочений то там кз може бути і живлення відсутнє. 1615 там є стабілізатор який робить з 12в 3.3в для процесора і самої eg на 8026 там окремо формується напруга вони ізольовані

Допис оновлено: 21 Бер 2026

хлопці. у кого є робочий субмодуль від 2000?
подайте,будь ласка, на неї ті 16в окремо від плати інвертора і морди. Та гляньте чи підіймається 3,3в для для живлення EG1615.
бо в мене вже дах їде. можна навіть нічого не міряти, якщо світлоділди почнуть блимати, то значить подаються.

ось, https://gsm.in.ua/threads/apower2000-nalashtuvannja-eg1615-eg8026.2220/post-12981 тут вже є створена тема на АП2000 і там є вже вирішені проблеми і тд

Допис оновлено: 21 Бер 2026

Посилання я надав там я скинув в пдф всі даташити і інфу що куди йде



[TISA]

Є ще така строчка 工作电源：+3.3V 和+12V (Робоче живлення: +3,3 В та +12 В). Це відносно 1615

Допис оновлено: 21 Бер 2026

Десь так треба ввімкнути (шукати де живуть +12 вольт)

Допис оновлено: 21 Бер 2026

... гляньте чи підіймається 3,3в для для живлення EG1615.
бо в мене вже дах їде. можна навіть нічого не міряти, якщо світлоділди почнуть блимати, то значить подаються.

Здається як по замовленню для Вас



[teskazp]

Думаю вряд ли поможет.



[LionK]

Є ще така строчка 工作电源：+3.3V 和+12V (Робоче живлення: +3,3 В та +12 В). Це відносно 1615

Допис оновлено: 21 Бер 2026

Десь так треба ввімкнути (шукати де живуть +12 вольт)

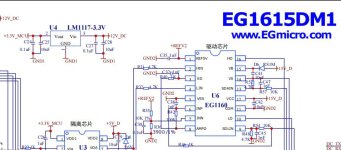

Переглянути вкладення 6370

Допис оновлено: 21 Бер 2026

Здається як по замовленню для Вас

дяка за наводку. відос допоміг. проблема була інша. але був задан правильний напрямок пошуку (до цього вважав, що та частина інвертора тільки за МППТ відповідає, тож взагалі там не шукав)
десь обрив BAT+ (на субмодуль теж не приходило). Я так і не знайшов де саме, він між слоями десь, а темний текстоліт і купа герметику не допомагають з пошуком.
Прокинув дротом зовні.
EG1615 отримав живлення і навіть трохи накачав накопичувальні. +-200в
Але цього вистачило для запуска 400 вольтового DC-DC і старта EG8026.

колупаю далі.

P.S. окреме вітання "хохотунчику", якому все, що я писав, було дуже смішно. Нарешті я "зустрів" людину, яка все знає і вміє від народження, ніколи не тупила і не помилялась



[teskazp]

P.S. окреме вітання "хохотунчику", якому все, що я писав, було дуже смішно. Нарешті я "зустрів" людину, яка все знає і вміє від народження, ніколи не тупила і не помилялась

Да вы шо, так всему ж виной прошивка была
Или признать тупость не так приятно как списать свою криворукость на кого то



[LionK]

Да вы шо, так всему ж виной прошивка была
Или признать тупость не так приятно как списать свою криворукость на кого то

Ви так багато «добра» на форум принесли, що вже теми плутаєте.



[teskazp]

Ви так багато «добра» на форум принесли, що вже теми плутаєте.

Мне можно, я уже старенький, но мультиметром еще пользоваться не разучился чего и вам желаю.
Два раза вам говорил схема - побоку, ну в видео оно ж не схема совсем. Как вы вообще беретесь что то справлять если мультимерт нынче для вас это страшное оружие, а вы оружие в руки не берете - религия. Хотя оно конечно проще спросить почему нет 3,3 подав 15в которые к тем 3,3 отношение имеют, как вы к схеме.



[LionK]

Мне можно, я уже старенький, но мультиметром еще пользоваться не разучился чего и вам желаю.
Два раза вам говорил схема - побоку, ну в видео оно ж не схема совсем. Как вы вообще беретесь что то справлять если мультимерт нынче для вас это страшное оружие, а вы оружие в руки не берете - религия. Хотя оно конечно проще спросить почему нет 3,3 подав 15в которые к тем 3,3 отношение имеют, как вы к схеме.

співчуваю Вашим близьким.



[teskazp]

И автор видео не раз говорит спасибо когда я его тыкаю в схему. Хотя о чем это я - тут главное прошивка.

Допис оновлено: 23 Бер 2026

співчуваю Вашим близьким.

А у вас они вообще есть с такой то квадратной тыквой.



[mishelkiev]

Є ще така строчка 工作电源：+3.3V 和+12V (Робоче живлення: +3,3 В та +12 В). Це відносно 1615

Допис оновлено: 21 Бер 2026

Десь так треба ввімкнути (шукати де живуть +12 вольт)




Переглянути вкладення 6370

Допис оновлено: 21 Бер 2026

Здається як по замовленню для Вас

не зря я старался видео снимал, хоть кому то полезно

Допис оновлено: 23 Бер 2026

дяка за наводку. відос допоміг. проблема була інша. але був задан правильний напрямок пошуку (до цього вважав, що та частина інвертора тільки за МППТ відповідає, тож взагалі там не шукав)
десь обрив BAT+ (на субмодуль теж не приходило). Я так і не знайшов де саме, він між слоями десь, а темний текстоліт і купа герметику не допомагають з пошуком.
Прокинув дротом зовні.
EG1615 отримав живлення і навіть трохи накачав накопичувальні. +-200в
Але цього вистачило для запуска 400 вольтового DC-DC і старта EG8026.

колупаю далі.

P.S. окреме вітання "хохотунчику", якому все, що я писав, було дуже смішно. Нарешті я "зустрів" людину, яка все знає і вміє від народження, ніколи не тупила і не помилялась

получилось починить?



[TISA]

не зря я старался видео снимал, хоть кому то полезно

Допис оновлено: 23 Бер 2026

Відео вийшло цікавим , а головне дуже корисним та в потрібну хвилину зняте. Дякуємо



[LionK]

не зря я старался видео снимал, хоть кому то полезно

Допис оновлено: 23 Бер 2026

получилось починить?

поки що в процессі, але DC-AC вже працює. Це для мене хобі, тож займаюсь, коли є час.



[mishelkiev]

поки що в процессі, але DC-AC вже працює. Це для мене хобі, тож займаюсь, коли є час.

440 завышено. через мои руки прошло много станций, 420-430. понаблюдайте за этим параметром. уверен если подзарядить батарею, там будет еще выше



[LionK]

440 завышено. через мои руки прошло много станций, 420-430. понаблюдайте за этим параметром. уверен если подзарядить батарею, там будет еще выше

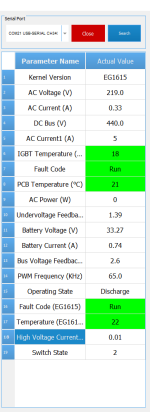

Дяка, за те, що звернули увагу. Зара якраз цим займаюсь. Там все набагато гірше:
на ХХ качає више 500, зупиняється по OVP, а потім знову і так по колу.
при підєднанні по UART до EG8026, система переходить в якийсь "тестовий" режим, реальна генерація припиняється, на банках стабільно тримає 430.
при навантаженні в 30w, поступово (десь за хвилину) зростає з 430 до +-470 і там "зупиняється"
при навантажені в 450w, на банках +-370

зара перевіряю апаратну частину. відновив відображення потужності, але, схоже, ще щось є.

не знайшов де в налаштуваннях EG1615/EG8026 виставляється цільова напруга високовольтної шини. Вона зашита по замовченню і її не можна змінювати?



[Савош Сервіс]

Дяка, за те, що звернули увагу. Зара якраз цим займаюсь. Там все набагато гірше:
на ХХ качає више 500, зупиняється по OVP, а потім знову і так по колу.
при підєднанні по UART до EG8026, система переходить в якийсь "тестовий" режим, реальна генерація припиняється, на банках стабільно тримає 430.
при навантаженні в 30w, поступово (десь за хвилину) зростає з 430 до +-470 і там "зупиняється"
при навантажені в 450w, на банках +-370

зара перевіряю апаратну частину. відновив відображення потужності, але, схоже, ще щось є.

не знайшов де в налаштуваннях EG1615/EG8026 виставляється цільова напруга високовольтної шини. Вона зашита по замовченню і її не можна змінювати?

Її можна змінювати але в певному діапазоні і там стандарт 420-430в. У вас проблема зі зворотнім зв'язком, шукайте на платі 2 резистори, транзистор та LM яка управляє оптопарою, це все на основній платі
