Anker 757 самостійно виключається

[terrabit]

Anker 757 (PowerHouse 1229Wh) в режимі інвертора самостійно виключається. В цей момент значення на індикаторі скидаються до нуля. Працює приблизно 18секунд, іноді більше. В режимі заряду батарей все ОК. З підозрілого - великий шум на Rx,Tx між інвертором та індикаторній панеллю. Шум генерує DC/DC перетворювач в момент перекидання полюсів обмотки трансформатора кожні 6us. Заміна оптичних мостів ( NSI1300D25, NSI1311D, 6N137 2шт.) між високовольтною частиною та панеллю нічого не змінила. Драйвери DC/DC NSI6602AD теж замінив.

Допис оновлено: 6 Жов 2025

Все ж таки є проблеми в продовж заряджання. Починається заряд потужно 1000W, але через приблизно 18секунд падає до 270W і скидається індикатор ємності акумулятора до 0%. Після відключення 220В він нормально вимірює ємність, і вона з'являється на індикаторі. Як і раніше підозрюю зашумленість лінії Tx Rx



[akoste13]

А резистор на бмс 1ом 3ват не перетворився в 100ом?



[terrabit]

Живлення інвертора стабільне 54V, навіть під навантаженням, не просідає. Це перше, що я перевірив осцилографом. BMS ще не зрозумів як розібрати. Може є в когось досвід?



[alexey244]

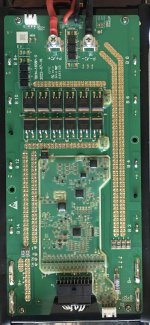

Відкрутити 2 гвинти і силою відірвати оцю кришку.



[terrabit]

В мене є присоска для екранів смартфонів. Навіть цією приспособою не можу відірвати кришку. Там є таємні зачепи Поки що не бачу сенсу його розкривати, до АКБ не маю питань...

Допис оновлено: 6 Жов 2025

Щоб зрозуміти рівень шуму - додам фото на лінії Rx в режимі очікування і роботи.



[akoste13]

Там просто плотні защелки, викруткою зі сторони шлейфа комутації прям по краю піддіваю - кришка відкривається як капот, для замірів вистачає
Обережно тільки з викруткою, там силовий плюс шваркає на корпус файно))



[terrabit]

Дякую. Довелося виготовити спец. інструмент, щоб відкрити. Зачепи по два на кожен кут, десь 1см по обидва боки.
