Anker 757 - повільна зарядка від мережі

[Rainman]

Допоможіть з ремонтом. Станція з фронту. Після спроб ремонту і неправильної збірки (попалені резистори на шині)
Резистори на MPPT модулі замінив (декілька 1 омних біля коннекторів на передню панель). В інверторі був відсутній резистор плавного пуску. Судячи с форуму там 20 om 5W. Перебрав весь вузол – замінив реле плавного пуску, замінив стабілізатор 78M05 – 5V тепер стабільні. Перебрав вузол управління реле – тепер плавний пуск спрацьовує (реле спрацьовує, резистор перестає грітися АЛЕ все одно повільна зарядка 90-100 ватт і все. Більше не набирає.
Через сонце заряджається нормально 200-300W.
Інвертор на вихід працює також нормально – потужність тримає, не вимикається, все стабільно. Але на зарядку всього до 100W. Сумнозвісний резистор 1ом в BMS перевірив на всякий випадок – все ок
Що ще перевірити? Що йому бракує для нормальної зарядки?



[R_Pavel]

поперше перевірте напруги на кожній групі- може там дісбаланс?



[Rainman]

поперше перевірте напруги на кожній групі- може там дісбаланс?

Так через сонце без обмежень зарядка. Да і розрядка теж нормально - вимикало би. На зарядці залишав на довго - все плавно набирає емкість але повільно - через сонце набагато швидше.

Допис оновлено: 14 Гру 2025

також дививися на токоміри але таких підкинути нема де, хтось підбирав аналог на космодромі ... Алеж міряє воно то правильно ... пише зарядка 100W (90-99W) - з розетки бере 110-115W



[Rekbr]

Ecoflow delta max 2000 не заряжается больше 100вт

Привет всем. Данная станция после ремонта инвертора на выход работает отлично, а заряд через AC не берёт выше 100вт. Выгорели все драйвера, igbt, мосфеты, стаб 15в питания драйверов, куча дорожек, диоды и много резисторов обвзяки, это восстановлено, также заменена микрсхема 9a3 на плате...

gsm.in.ua



[Rainman]

Так через сонце без обмежень зарядка. Да і розрядка теж нормально - вимикало би. На зарядці залишав на довго - все плавно набирає емкість але повільно - через сонце набагато швидше.

Допис оновлено: 14 Гру 2025

також дививися на токоміри але таких підкинути нема де, хтось підбирав аналог на космодромі ... Алеж міряє воно то правильно ... пише зарядка 100W (90-99W) - з розетки бере 110-115W

Прям воно. Дуже дякую за напрямок. Бо я також вже і датчики струму місцями міняв, і ще раз усі реле попідкидував ... а виявилось обвязка NSI6602 в управлінні мосфетами (синусонарізка) Там біля драйверу дроссель з тріщіною виявився. Під лаком не видно взагалі - а почав всю обвязку перевіряти і при пайці дроссель розсипався. Скоріш за все механіка. Також пропаяв перехід міжплатний біля нього. І все ок, Зарядка тепер 1000W замість 100W.



[dembelis]

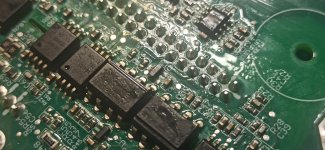

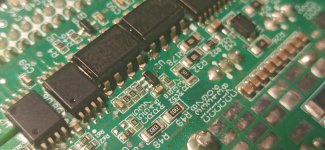

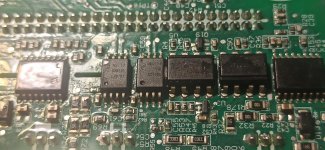

Доброго дня,підкажить може у кого е розібран Anker 757,принесли після майстра,дохлий проц,сняті nsi 1300 і nsi 1311 і нема транзисторів q18 і q19 на інверторі біля 6n137,може підскажете де стояли 1300 і 1311 u6 u7 і кто такі q18 і q19



[Rekbr]

Транзистори маркування 2А



[Rekbr]

Може комусь згодиться моя схема відключення і підключення при ремонті, щоб дисплей не дурів.
1 Відключаємо БМС від морди. Чекаємо, поки на конденсаторах верхньої плати напруга не впаде до 4 вольт.
2. Відключаємо широкий шлейф і інвертор від морди.
3. Відключаємо АКБ від верхньої плати і відключати силовий від інвертора.

Збірка в протилежному напрямку.
З трьох разів жодних кракозяблів.



[dembelis]

Дуже вам дякую



[dembelis]

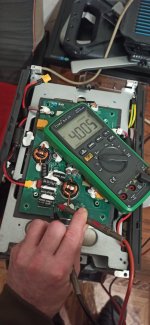

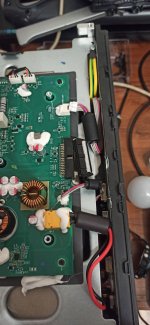

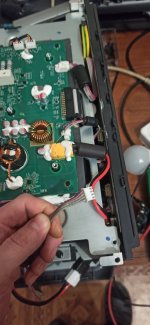

Знайшов ще резистор 1Ом у шлейфи bms на проводі gnd,опресован с завода у темоусадці

Допис оновлено: 24 Січ 2026

Допис оновлено: 24 Січ 2026

Був в обриві



[dembelis]

Усім велика подяка,за підтимку,запустив цей шмат л...,працюе

Допис оновлено: 26 Січ 2026

Прийшла з кз по цп наморді ,заштопав новий,далі заменив,1300 і 1311,після цего було кз на rs 6332P біля виводу прихуювача на морді,заміна допомогла,дуже багато косяків по цій станції,після запацювала і заряджается с 1000w
